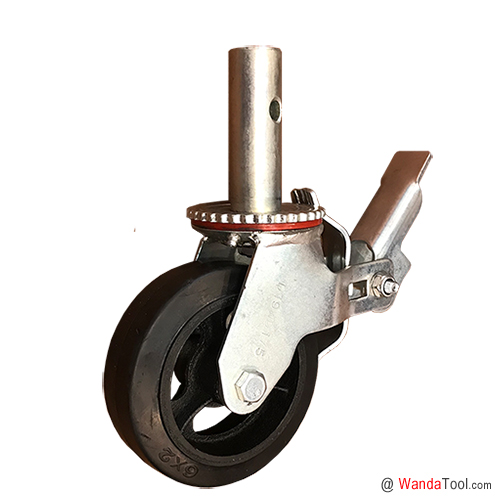

脚手架脚轮-6寸圆杆标准脚手架脚轮-铁芯橡胶脚手架脚轮 | SCAFA-150050R-12

  • 编号: SCAFA-150050R-12
  • 轮径: 150mm/6英寸脚轮
  • 轮宽: 2英寸(50mm)脚轮
  • 材质: 铁芯橡胶脚轮
  • 款式: 通用标准脚手架脚轮
  • 装配: 34.5mm圆杆脚手架脚轮
  • 载荷: 承重250kg脚轮
  • 应用: 脚手架用脚轮
* 产品名称:   请输入订购的产品名称
* 您的姓名:   请输入您的姓名
* 您的电话:   请输入您的电话
* 您的邮箱:   请输入您的正确邮箱地址
* 订购留言:   请输入您的订购留言


产品参数

脚轮产品参数°C / mm / kg°F / inch / lbs
轮子直径(ØD)150mm6"
轮面宽度(W)50mm2"
轮子材质铁芯橡胶轮铁芯橡胶轮
轮面硬度Shore A 85Shore A 85
轮子轴承滚针轴承滚针轴承
装配方式实心圆插杆式脚轮实心圆插杆式脚轮
装配杆径34.5 mm1.358"
装配杆长100 mm4"
孔距高(L1)63.5mm2.5"
装配孔径(ØP1)12.7mm0.5"
孔距高(L2)50.8mm2"
装配孔径(ØP2)12.7mm0.5"
旋转偏心距41mm1.614"
旋转半径116mm4.567"
产品总高187mm7.363"
脚轮刹车全刹车脚轮全刹车脚轮
脚轮载荷250kg550lbs
产品重量

工作温度

执行标准
产品编号SCAFA-150050R-12SCAFA-150050R-12
SKU69150008700006915000870000

特征描述

6英寸圆杆式铁芯橡胶脚手架脚轮 | SCAFA-150050R-12

SCAFA 系列圆杆式脚手架脚轮是一款标准的鹰架轮脚手架脚轮,根据轮子材质的不同,单个脚轮设计载荷从200 公斤*500 公斤不等。主要应用于脚手架系列产品,齿状的刹车设计,配套于脚手架时,可以同时牢靠的锁定轮子和支架的转动,有效保证了脚手架使用时的安全。

SCAFA系列脚手架脚轮特征

    支架设计:支架部分采用整体钢板冲压成型,比焊接型支架提升30%的性能。

    装配设计:采用直径Ø34.5mm,长100mm实心圆杆装配。

    刹车设计:采用全刹车设计,能同时有效及牢靠的锁定轮子和旋转顶板,防止脚手架产品的移位。

    脚轮防尘圈:聚氨酯防尘圈,可以防止灰尘和细纱的缠绕而影响脚轮的旋转。

    旋转板连接螺栓:独特设计的旋转板连接螺栓,防松螺母锁定,提高强度。

    脚轮润滑:脚轮的旋转顶板和轮子的轮毂部分,安装注油杯,更好的提高脚轮的运动性和灵活性。

    轮子材质:铁芯橡胶轮,铸铁轮芯轮芯,拥有更强的承重能力,黑色橡胶轮面,软胎面,有利于保护工作路面。

    轮子轴承:标准装配滚针轴承,热处理衬套,Ø19*3 无缝钢管套管,能有效承受来自外界的径向和轴向压力。

    SCAFA系列脚手架脚轮定制

    • Ø25mm, Ø29mm, Ø31mm, Ø34.5mm,Ø36mm 等多种圆杆装配尺寸供选择。
